PVC醫(yī)療導管等離子清洗提高親水性改善后續(xù)涂層粘接強度

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2025-11-08

聚氯乙烯(Polyvinylchloride,PVC)是在醫(yī)用導管材料領域應用最廣泛的一種生物高分子材料,它常被用于生產(chǎn)導尿管、氣管導管、靜脈內置管、輸液管和輸血管等各種醫(yī)用軟管。這得益于它具有這幾種優(yōu)點:j良好的可塑性:PVC材料具有良好的可塑性,可以輕易地被加工成各種形狀和規(guī)格來滿足不同的臨床需求;k良好的穩(wěn)定性:PVC具有良好的抗腐蝕性,可以應對多種化學溶液的腐蝕和損害,便于儲存和運輸;l良好的透明性:PVC導管具有良好的透明性,這可以方便在臨床使用時觀察管內的情況以及操作;m良好的生物相容性:PVC材料對于人體非常友好,不會對人體產(chǎn)生任何形式的危害;n成本較低:PVC材料能夠被廣泛應用于醫(yī)用導管材料的一個重要原因就是成本較低,并且將它制作導管的過程也非常簡單,進一步降低了制作成本。

但是由于PVC表面的疏水性,導致PVC導管表面的潤滑性很差,長期使用會引起病人的不適,甚至會因為摩擦而對人體組織產(chǎn)生損傷,導致人體組織和血液發(fā)生變質。并且PVC較差的親水性也容易被蛋白質或細菌黏附,久而久之在其表面會生成由各種菌群組成的菌落,它們可以自發(fā)產(chǎn)生多糖、蛋白質、核酸和脂類等胞外聚合物,共同在PVC導管表面形成一層生物膜,生物膜一旦形成,就容易引起病人感染,造成醫(yī)療事故。對此,應采用一些表面改性的方式來改善PVC表面的親水性,以解決材料本身組成和結構問題使其能夠滿足臨床醫(yī)療的性能需求。

等離子體清洗

等離子體清洗是等離子體在真空中通過放電來使氣體發(fā)生電離,產(chǎn)生各種具有高能量的活性粒子,從而在導管表面引入各種活性基團,如-OH、-CO、-COOH和過氧化物,這些基團與單體分子接觸時,能引發(fā)接枝反應,在導管表面形成涂層。這種方法的優(yōu)點之一是它只影響到被處理材料的表面層,直至幾微米,同時保持材料整體的物理和化學特性。

氧等離子體清洗后的PVC表面親水性變化

經(jīng)過氧等離子體清洗后的PVC表面會引入羥基等活性官能團,這會增強PVC表面的親水性,為了探究氧等離子體對PVC的最佳處理時間,在這里利用等離子體機分別處理PVC樣品1min、2min、3min、4min和5min,然后使用接觸角測量儀測量經(jīng)過等離子體處理前后的PVC表面靜態(tài)水接觸角以表征其各自的親水性。具體如圖1所示。

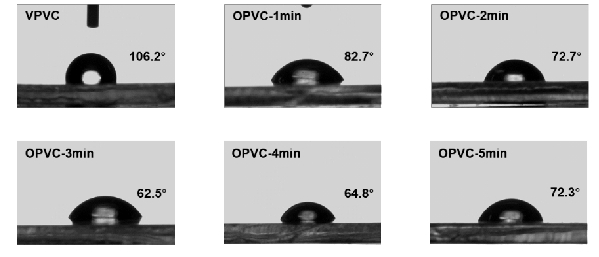

圖 1PVC表面靜態(tài)水接觸角隨氧等離子體清洗時間的變化;

圖1VPVC表示未經(jīng)氧等離子體清洗的PVC樣品,OPVC代表經(jīng)過氧等離子體清洗的PVC樣品。圖1(a)所示,未經(jīng)處理的PVC接觸角為106.2°表面是疏水的,經(jīng)氧等離子體清洗1min的PVC樣品接觸角是82.7°,處理2min的接觸角是72.7°,處理3min的接觸角是62.5°,處理4min的接觸角是64.8°,處理5min的接觸角是72.3°。由此可知,氧等離子體清洗后PVC表面的親水性得到了明顯改善,這是因為氧等離子體清洗后的PVC表面形貌在納米尺度發(fā)生了變化,同時氧等離子體的清洗會在PVC表面引入羥基等活性基團,這兩種因素都對親水性的改善起到了作用。

綜上所述：PVC表面缺乏活性的化學官能團（如-OH,-COOH,-NH?），與功能性涂層（如親水潤滑涂層、抗菌涂層）難以形成牢固的化學鍵合。氧等離子體清洗能使疏水PVC醫(yī)療導管的表面變得親水,表面能顯著提高，這不僅有利于涂層液的潤濕鋪展，更能與涂層中的活性基團形成強大的共價鍵、離子鍵或氫鍵，實現(xiàn)牢固的化學鍵合，從而提高涂層粘附強度。
